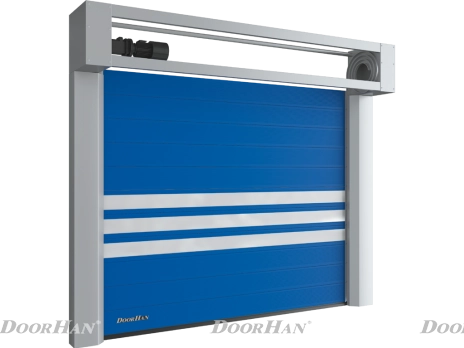

Скоростные спиральные ворота

Зона применения:

  • Автомобильные парковки, производственные и складские комплексы
Заказать с монтажом
Скоростные спиральные ворота, rostov-na-donu.doorhan.ru
Внешний вид
Дизайн
Тип поверхности
Цвета
Волна
Волна
RAL 9003 (белый)
RAL 9003 (белый)
RAL 9005 (черный)
RAL 9005 (черный)
RAL 9006 (серебристый)
RAL 9006 (серебристый)
Нестандартный цвет по карте RAL
Нестандартный цвет по карте RAL
RAL 9006 (серый)
RAL 9006 (серый)
RAL 9003 (белый)
RAL 9003 (белый)
Комплектация
Базовая
Дополнительная

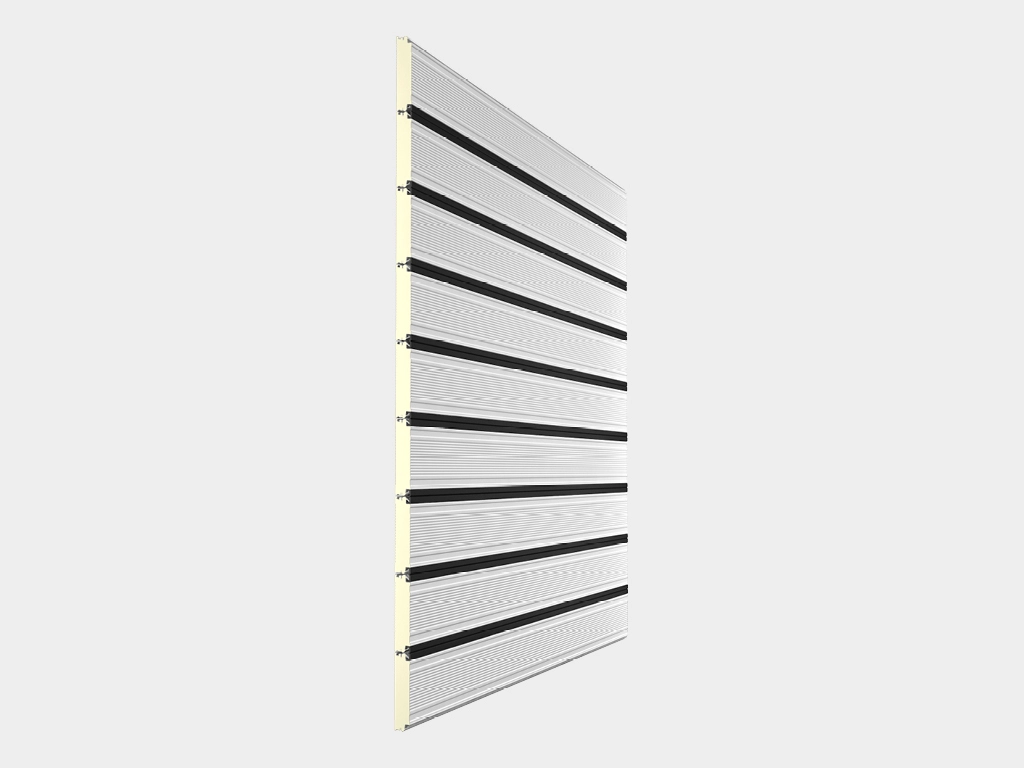

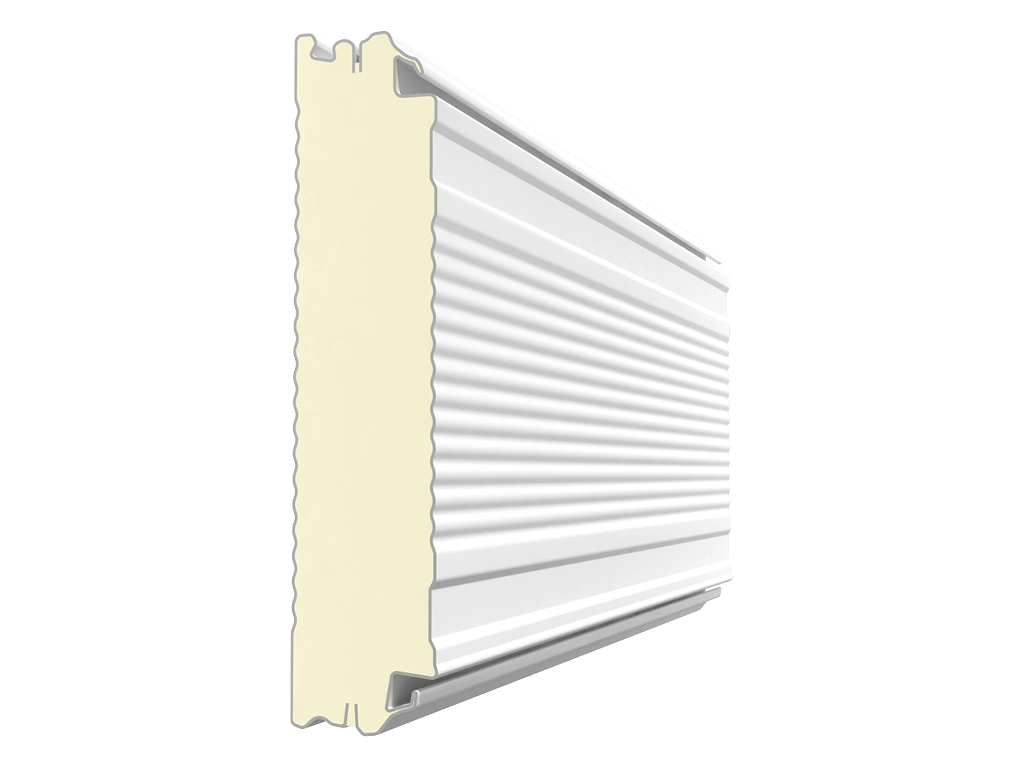

Полотно из сэндвич-панелей толщиной 40 мм.
Полотно из сэндвич-панелей толщиной 40 мм.

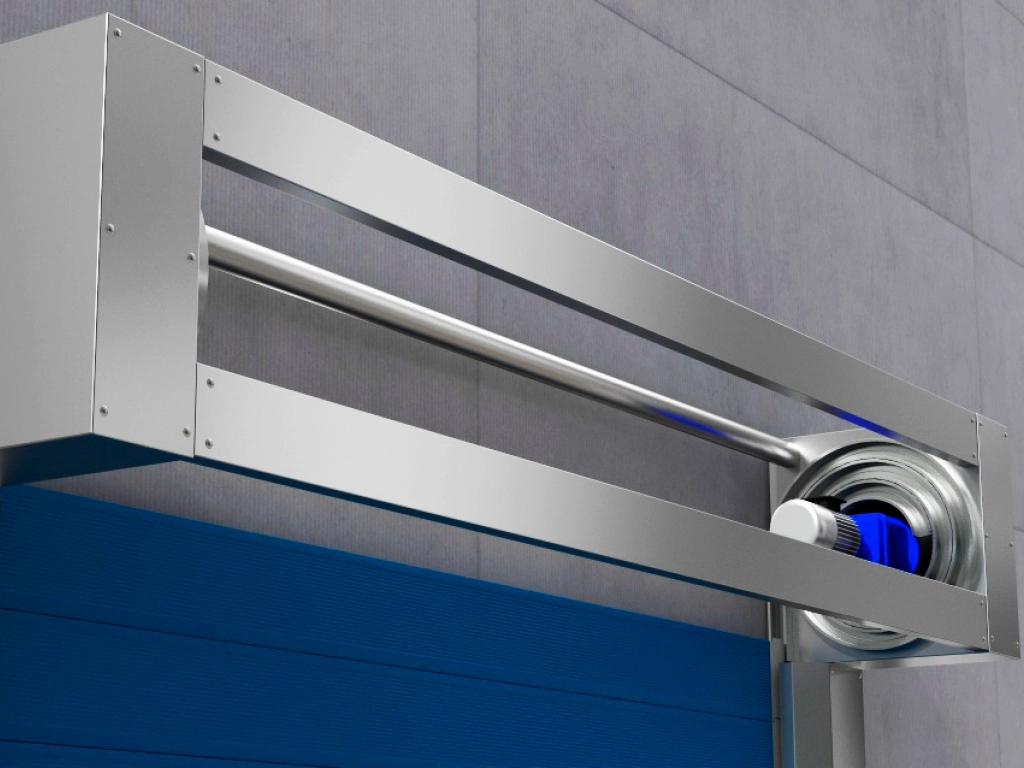

Каркас ворот из оцинкованной стали.
Каркас ворот из оцинкованной стали.

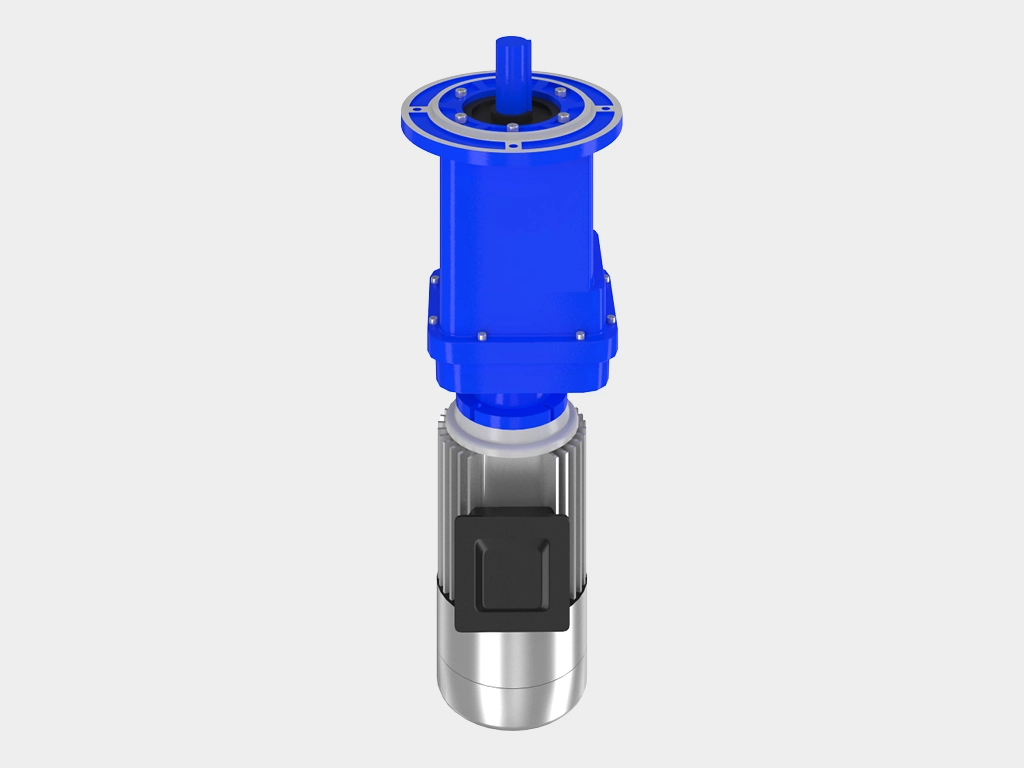

Двигатель.
Двигатель.

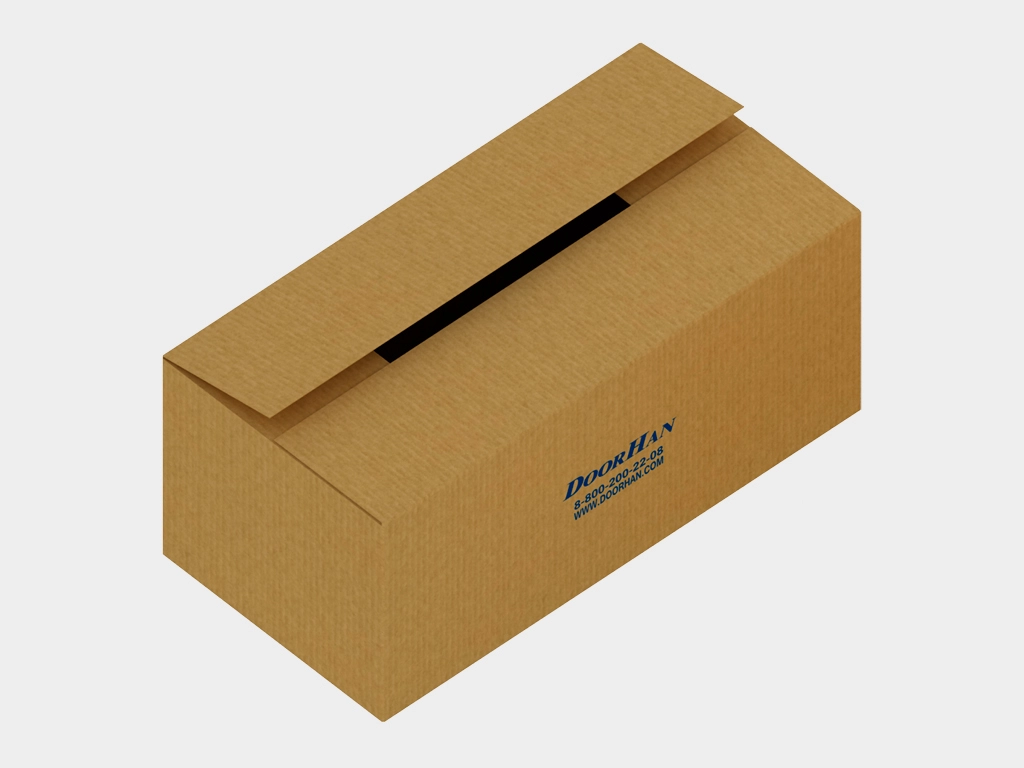

Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.
Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.
Выносные фотоэлементы на столбиках и сигнальные лампы.
Выносные фотоэлементы на столбиках и сигнальные лампы.

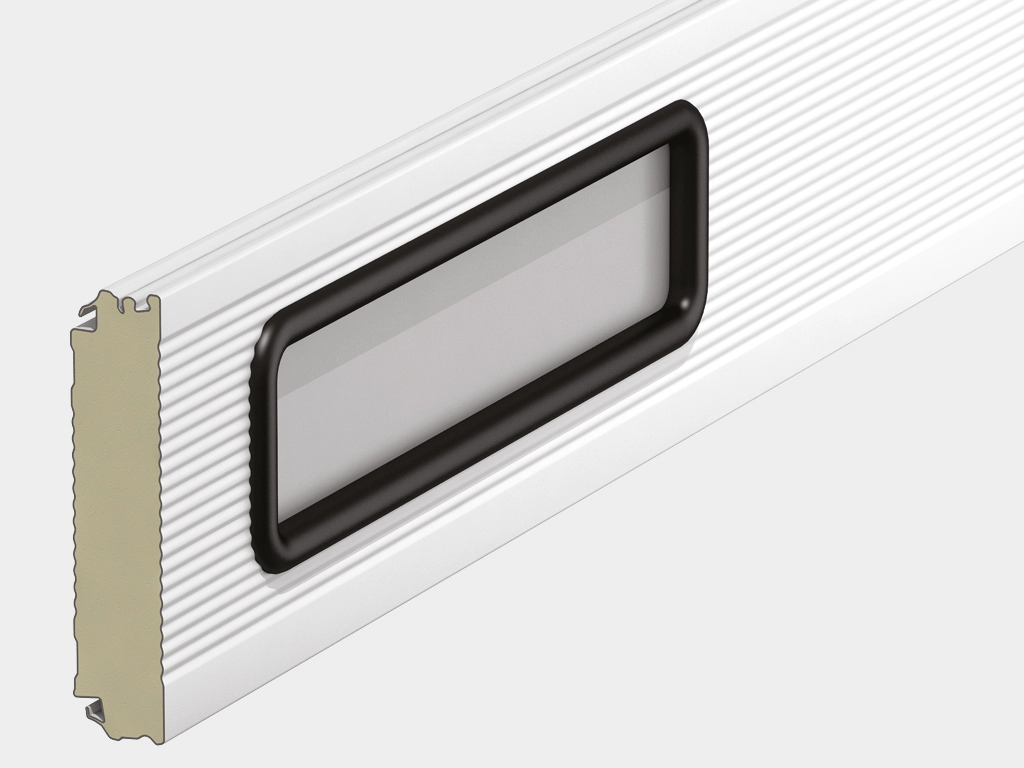

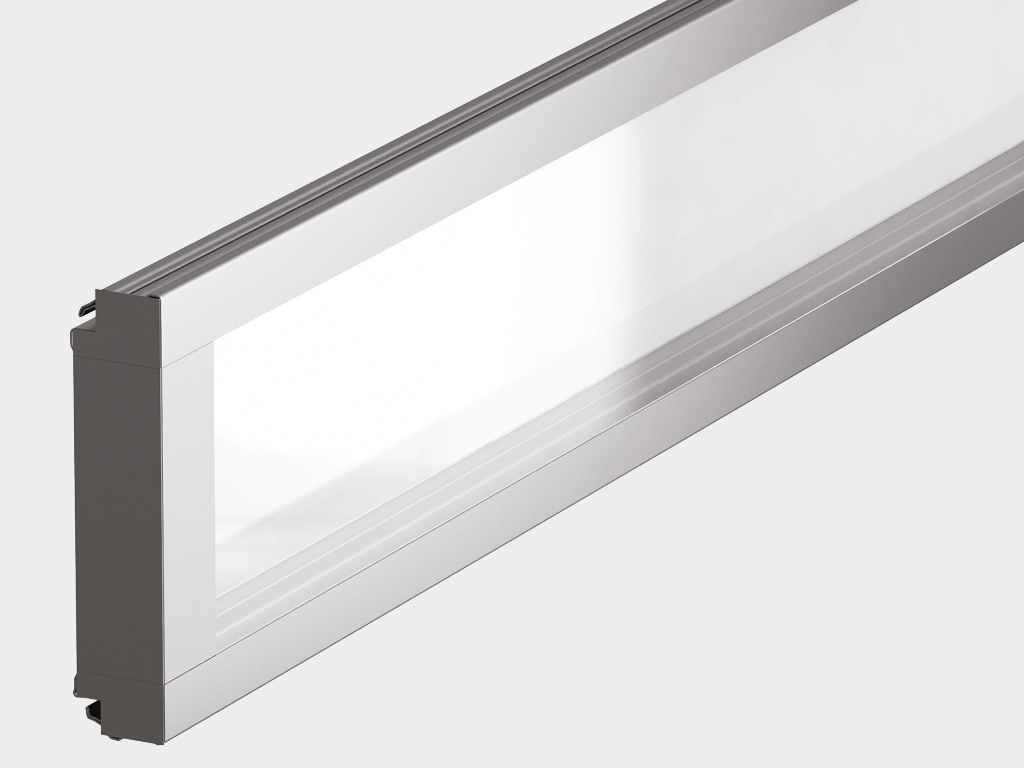

Прозрачное окно.
Прозрачное окно.
Прозрачная панель.
Прозрачная панель.
Техническое описание
Размеры изделия
Конструкция
Конструктивные решения
Технические характеристики
Условия эксплуатации
Упаковка
Наименование
Значение
Высота проема, мм
1 600–4 500
Ширина проема, мм
1 800–5 000
Пристенки, мм
От 350/550 сторона без привода/сторона с приводом
Притолока, мм
700/860 (в зависимости от проема)

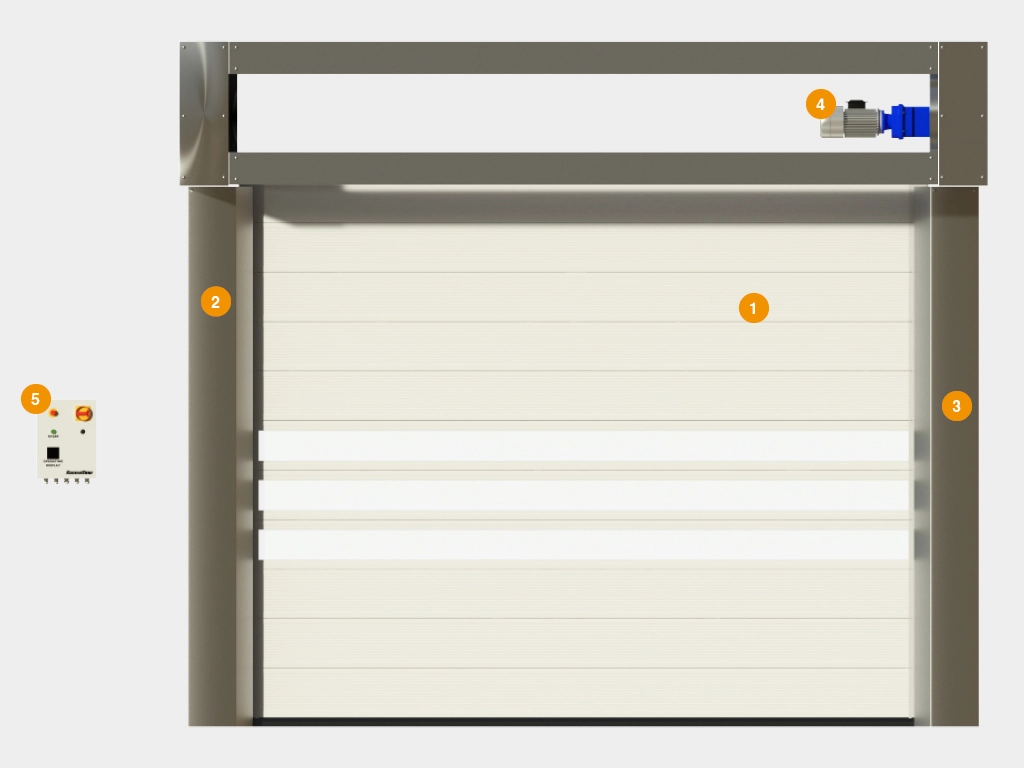

  1. Полотно ворот
  2. Стойка левая
  3. Стойка правая
  4. Двигатель
  5. Блок управления

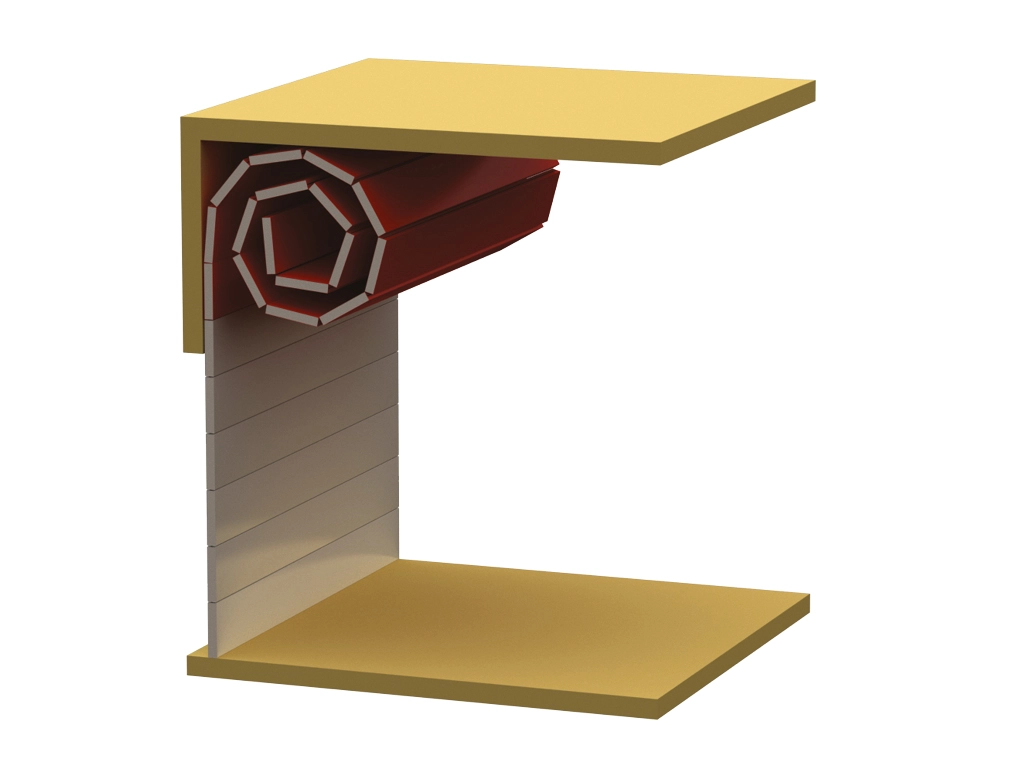

Круглая спираль.

Круглая спираль.

Наименование Значение Примечание
Скорость открывания, м/с До 2,5 * * В зависимости от типа полотна и размера ворот
Скорость закрывания, м/с 0,8
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) CLASS3 До 25 м²
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) CLASS2 Свыше 25 м²
Диапазон рабочих температур, °С -25…+45
Уровень теплоизоляции, Вт / м² *°С 0,76
Ресурс, циклов До 1 500 000 * * В зависимости от типа полотна и размера ворот, но не более 250 000 циклов ежегодно

1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом пружин.

2. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.

3. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.

4. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.

5. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода.

6. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию ворот.

Внимание! Запрещается эксплуатация ворот при обнаружении любых неисправностей.

Упаковка в дерево Характеристики упаковки
Деревянный ящик
Установка
Способы монтажа
Накладной монтаж.
Накладной монтаж.
Документация
Чертежи
Паспорта и сертификаты
Инструкции
Внешний вид
Дизайн
Волна
Волна
Тип поверхности
RAL 9003 (белый)
RAL 9003 (белый)
RAL 9005 (черный)
RAL 9005 (черный)
RAL 9006 (серебристый)
RAL 9006 (серебристый)
Нестандартный цвет по карте RAL
Нестандартный цвет по карте RAL
Цвета
RAL 9006 (серый)
RAL 9006 (серый)
RAL 9003 (белый)
RAL 9003 (белый)
Комплектация
Базовая
Полотно из сэндвич-панелей толщиной 40 мм.
Полотно из сэндвич-панелей толщиной 40 мм.
Каркас ворот из оцинкованной стали.
Каркас ворот из оцинкованной стали.
Двигатель.
Двигатель.
Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.
Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.
Выносные фотоэлементы на столбиках и сигнальные лампы.
Выносные фотоэлементы на столбиках и сигнальные лампы.
Дополнительная
Прозрачное окно.
Прозрачное окно.
Прозрачная панель.
Прозрачная панель.
Техническое описание
Размеры изделия
Наименование
Значение
Высота проема, мм
1 600–4 500
Ширина проема, мм
1 800–5 000
Пристенки, мм
От 350/550 сторона без привода/сторона с приводом
Притолока, мм
700/860 (в зависимости от проема)
Конструкция
  1. Полотно ворот
  2. Стойка левая
  3. Стойка правая
  4. Двигатель
  5. Блок управления
Конструктивные решения
Круглая спираль.

Круглая спираль.

Технические характеристики
Наименование Значение Примечание
Скорость открывания, м/с До 2,5 * * В зависимости от типа полотна и размера ворот
Скорость закрывания, м/с 0,8
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) CLASS3 До 25 м²
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) CLASS2 Свыше 25 м²
Диапазон рабочих температур, °С -25…+45
Уровень теплоизоляции, Вт / м² *°С 0,76
Ресурс, циклов До 1 500 000 * * В зависимости от типа полотна и размера ворот, но не более 250 000 циклов ежегодно
Условия эксплуатации

1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом пружин.

2. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.

3. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.

4. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.

5. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода.

6. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию ворот.

Внимание! Запрещается эксплуатация ворот при обнаружении любых неисправностей.

Упаковка
Упаковка в дерево Характеристики упаковки
Деревянный ящик
Установка
Способы монтажа
Накладной монтаж.
Накладной монтаж.
Документация
Чертежи
  • Другие

Ворота скоростные спиральные HSSD (общий вид)

Рама для установки спиральных ворот (опция)

Подготовка проема для установки спиральных ворот HSSD
