Секционные гаражные ворота LUX

Используют для перекрытия въездных проемов на объектах гаражного, технического, коммерческого и другого назначения. Они имеют минимальные монтажные размеры, отличаются прочностью, удобством и безопасностью эксплуатации.

Заказать
Секционные гаражные ворота LUX
Таблица размеров
Комплектация
Технические характеристики
Конструкция
Подготовка объекта
Монтаж
Наименование
Значение
Высота проема, мм
от 2 000 до 2 750
Ширина проема, мм
от 2 000 до 3 000
Притолока, мм
от 110
Пристенки, мм
от 100
Базовая
Дополнительная
Полотно из энергоэффективных алюминиевых сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.
Полотно из энергоэффективных алюминиевых сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.

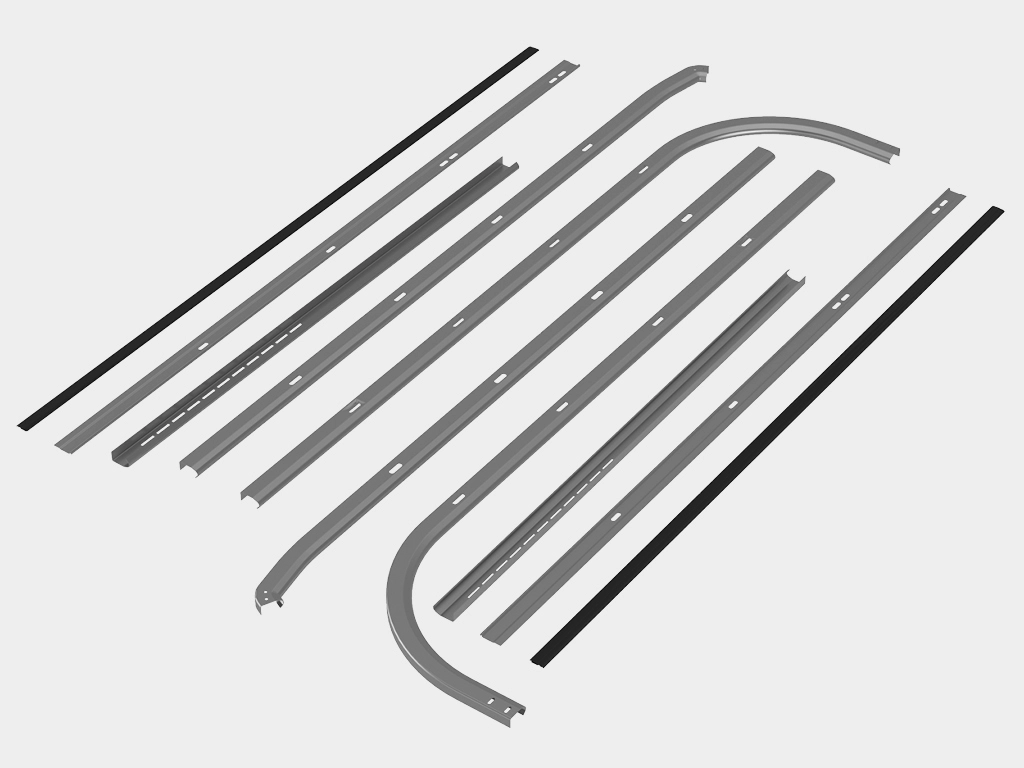

Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации.
Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации.

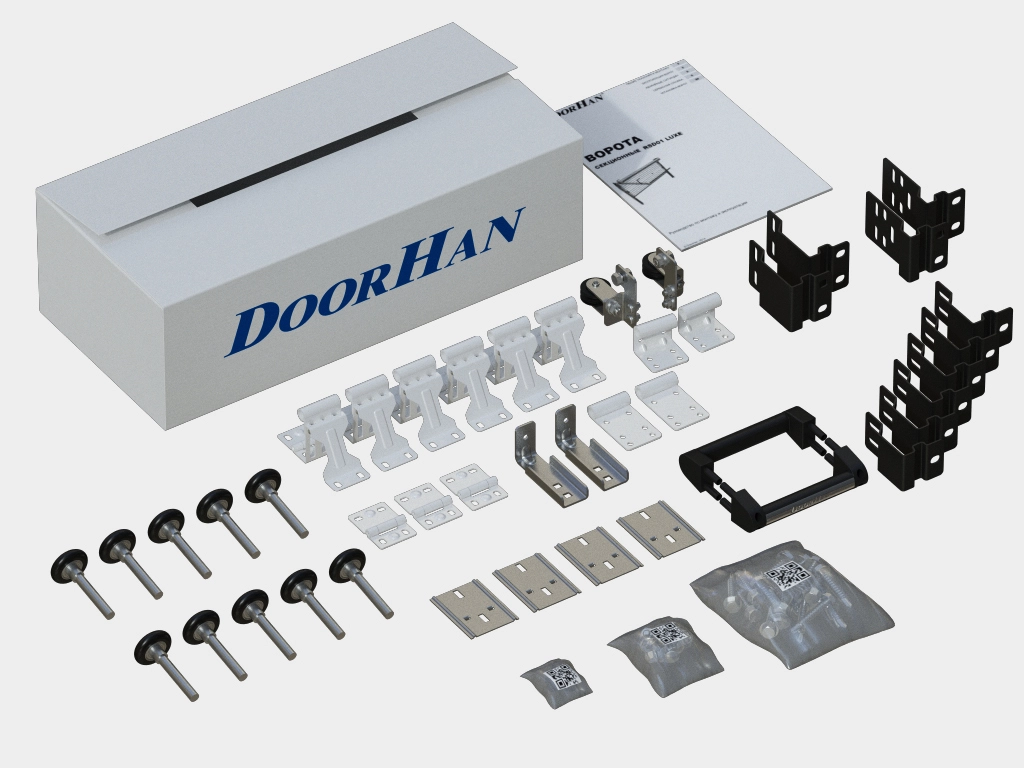

Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.
Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.

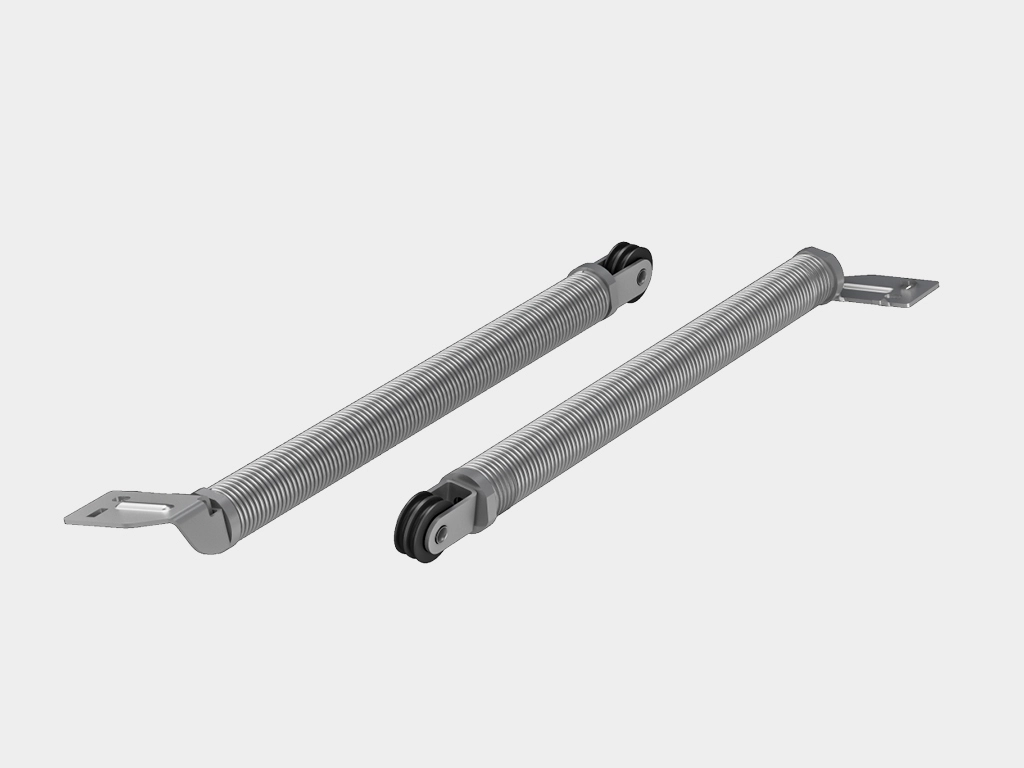

Оцинкованные пружины растяжения. Количество циклов балансировочного механизма — не менее 25 000.
Оцинкованные пружины растяжения. Количество циклов балансировочного механизма — не менее 25 000.
Механическая задвижка позволяет блокировать ворота изнутри помещения. Отличается простотой и надежностью.
Механическая задвижка позволяет блокировать ворота изнутри помещения. Отличается простотой и надежностью.
Механический замок позволяет блокировать полотно ворот в закрытом положении — как изнутри помещения, так и со стороны улицы.
Механический замок позволяет блокировать полотно ворот в закрытом положении — как изнутри помещения, так и со стороны улицы.
Наименование Значение Примечание
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) 1,13 (А) значение зависит от размера ворот
Звукоизоляция, дБ, класс (ГОСТ 31174) 24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) 460 (В)
Безотказность, количество циклов открывания-закрывания, не менее 25 000
Усилие ручного открывания и закрывания, Н, не более 150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) 250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174) 4,9
Вес полотна, кг/м² 7 точное значение зависит от типоразмера панелей, используемых в конструкции ворот

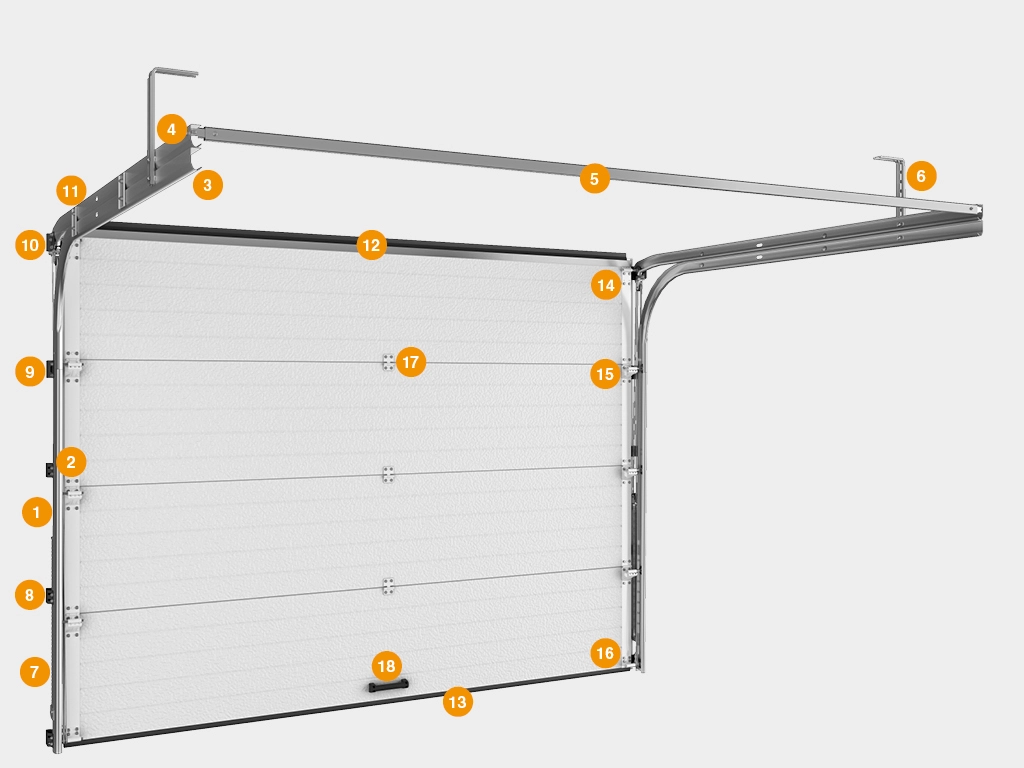

  1. Ригель вертикальный
  2. Вертикальная направляющая
  3. Нижний изгиб горизонтальной направляющей
  4. Верхний изгиб горизонтальной направляющей
  5. С-профиль
  6. Кронштейн крепления к потолку
  7. Система уравновешивания полотна — пружины растяжения
  8. Кронштейн крепления направляющей
  9. Кронштейн крепления нижнего изгиба
  10. Кронштейн крепления верхнего изгиба
  11. Пластина крепления горизонтальных направляющих
  12. Верхний профиль с уплотнителем
  13. Нижний профиль с уплотнителем
  14. Верхний опорный кронштейн
  15. Опора с роликодержателем и роликом
  16. Нижний угловой кронштейн
  17. Петля
  18. Ручка

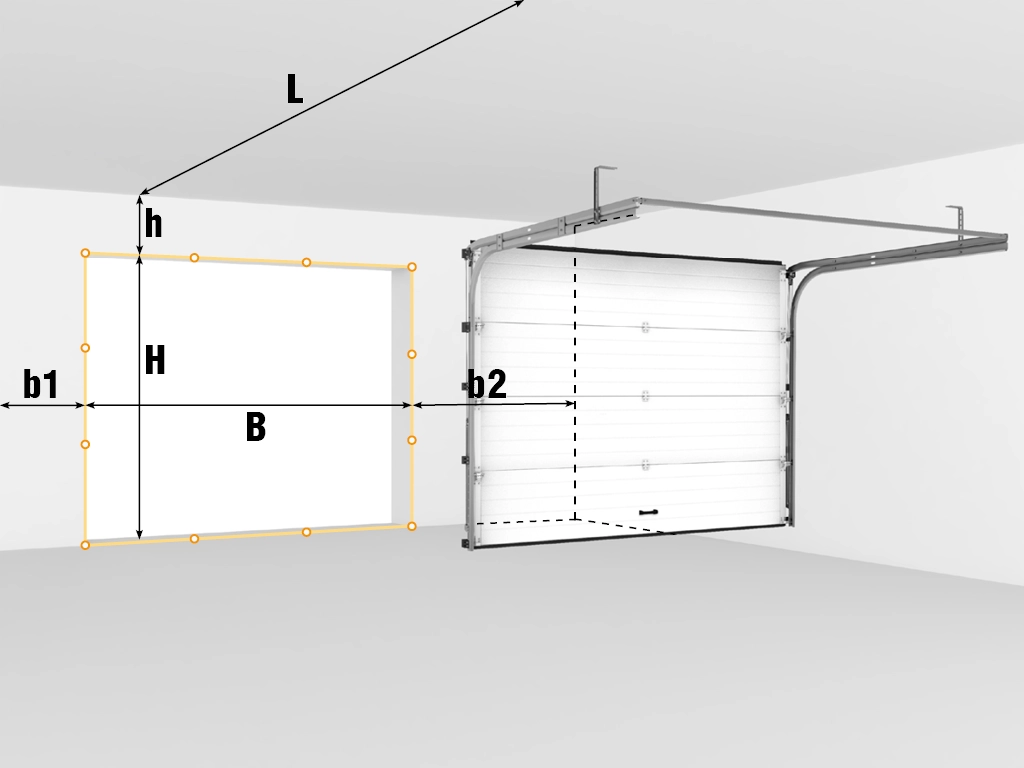

  1. Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
  2. H — высота проема (расстояние от пола до верха проема);
  3. B — ширина проема (расстояние от левого до правого края проема);
  4. h — притолока (расстояние от верха проема до потолка) min 110 мм;
  5. b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 100 мм;
  6. L — глубина помещения.
  7. При замере Н и В за итоговый размер принимается наибольшая величина.
  8. При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
  9. Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
Таблица размеров
Наименование
Значение
Высота проема, мм
от 2 000 до 2 750
Ширина проема, мм
от 2 000 до 3 000
Притолока, мм
от 110
Пристенки, мм
от 100
Комплектация
Полотно из энергоэффективных алюминиевых сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.
Полотно из энергоэффективных алюминиевых сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.
Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации.
Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации.
Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.
Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.
Оцинкованные пружины растяжения. Количество циклов балансировочного механизма — не менее 25 000.
Оцинкованные пружины растяжения. Количество циклов балансировочного механизма — не менее 25 000.
Механическая задвижка позволяет блокировать ворота изнутри помещения. Отличается простотой и надежностью.
Механическая задвижка позволяет блокировать ворота изнутри помещения. Отличается простотой и надежностью.
Механический замок позволяет блокировать полотно ворот в закрытом положении — как изнутри помещения, так и со стороны улицы.
Механический замок позволяет блокировать полотно ворот в закрытом положении — как изнутри помещения, так и со стороны улицы.
Технические характеристики
Наименование Значение Примечание
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174) 1,13 (А) значение зависит от размера ворот
Звукоизоляция, дБ, класс (ГОСТ 31174) 24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) 460 (В)
Безотказность, количество циклов открывания-закрывания, не менее 25 000
Усилие ручного открывания и закрывания, Н, не более 150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174) 250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174) 4,9
Вес полотна, кг/м² 7 точное значение зависит от типоразмера панелей, используемых в конструкции ворот
Конструкция
  1. Ригель вертикальный
  2. Вертикальная направляющая
  3. Нижний изгиб горизонтальной направляющей
  4. Верхний изгиб горизонтальной направляющей
  5. С-профиль
  6. Кронштейн крепления к потолку
  7. Система уравновешивания полотна — пружины растяжения
  8. Кронштейн крепления направляющей
  9. Кронштейн крепления нижнего изгиба
  10. Кронштейн крепления верхнего изгиба
  11. Пластина крепления горизонтальных направляющих
  12. Верхний профиль с уплотнителем
  13. Нижний профиль с уплотнителем
  14. Верхний опорный кронштейн
  15. Опора с роликодержателем и роликом
  16. Нижний угловой кронштейн
  17. Петля
  18. Ручка
Подготовка объекта
  1. Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
  2. H — высота проема (расстояние от пола до верха проема);
  3. B — ширина проема (расстояние от левого до правого края проема);
  4. h — притолока (расстояние от верха проема до потолка) min 110 мм;
  5. b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 100 мм;
  6. L — глубина помещения.
  7. При замере Н и В за итоговый размер принимается наибольшая величина.
  8. При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
  9. Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
